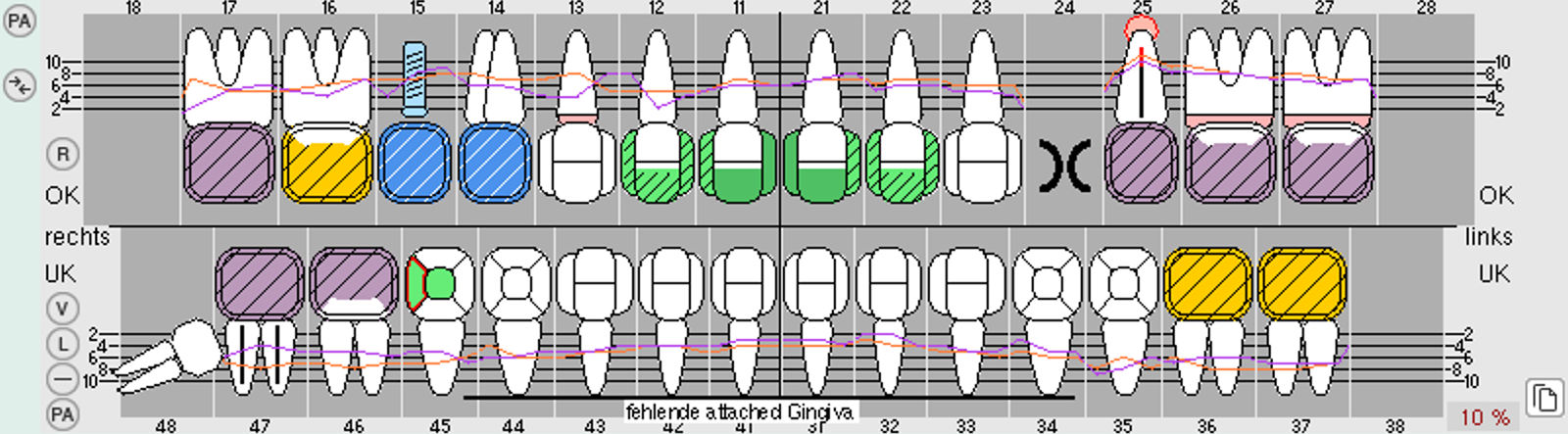

Grafikmodus im grafischen Zahnschema

Mit Hilfe des Grafikmodus können Sie im Zahnschema zusätzliche Grafiken hinzufügen, die über die Standarddarstellung hinausgehen.



Über den Grafikmodus

Mit Hilfe des Grafikmodus können Sie im Zahnschema zusätzliche Grafiken hinzufügen, die über die Standarddarstellung hinausgehen, z.B. verlagerte Zähne oder Informationen zum Material, das bei einer OP eingesetzt wurde.

Alle Eingaben, die Sie im Grafikmodus tätigen, werden zu dem aktuellen Befund gespeichert, d.h. zu dem aktuell gewählten Befunddatum. Sie können also auch diese Grafiken dem jeweiligen Befund anpassen und später datumsabhängig die Veränderungen ansehen.

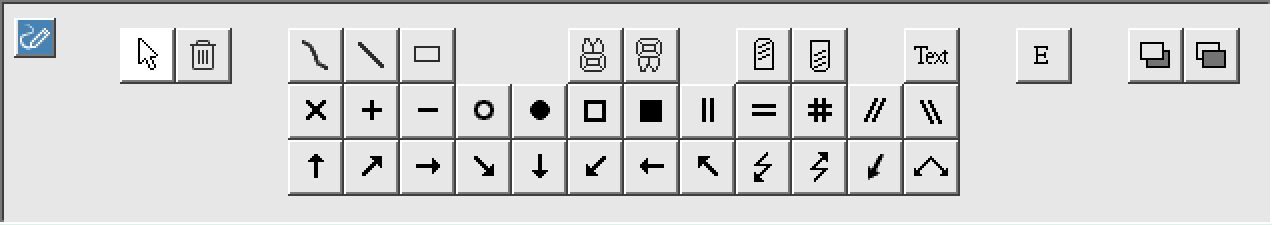

Den Grafikmodus aktivieren Sie über den Button in der Bildschirmtastatur. Anstelle der Bildschirmtastatur werden die Buttons für den Grafikmodus eingeblendet.

Tipp: Die Bildschirmtastatur ist im Karteiblatt Befunde > 01 permanent unterhalb des Zahnschemas zu sehen und lässt sich in weiteren Karteiblättern einblenden. Für weitere Informationen siehe Tastatureingabe im grafischen Zahnschema.



Buttons

Tipp: Wenn Sie mit der Maus auf einen einzelnen Button zeigen, wird ein „Tooltipp“ mit der Beschreibung der Funktion angezeigt.
Button Beschreibung
schaltet zwischen der Bildschirmtastatur und dem Grafikmodus um.

markiert, verschiebt oder ändert die Größe eines Elements. Sobald Sie ein Element markieren, erhält es mindestens einen „Punkt“ (). Die Funktionalität der Punkte ist abhängig von ihrer Anzahl:

  • Ein Punkt

    dient dazu, das markierte Grafikelement im Zahnschema zu verschieben: Klicken Sie auf den Punkt () und schieben Sie das Grafikelement an die gewünschte Position.

  • Zwei oder mehr Punkte

    dienen dazu, die Größe, Länge und/oder Ausrichtung des markierten Grafikelements zu ändern: Klicken Sie auf einen der Punkte und ziehen Sie das Grafikelement in die gewünschte Größe, Länge und/oder Ausrichtung.

    Um das markierte Grafikelement zu verschieben, klicken Sie in die Mitte des Grafikelements und schieben Sie es an die neue Position.
löscht das markierte Element.
zeichnet eine Freihandlinie.
zeichnet eine Gerade.
zeichnet eine Fläche. Im „Bearbeiten“-Fenster können Sie der Fläche ein Material zuweisen und dies bei Bedarf als Vorgabe speichern.
zeichnet einen Oberkiefer-Zahn.
zeichnet einen Unterkiefer-Zahn.
zeichnet ein Oberkiefer-Implantat.
zeichnet ein Unterkiefer-Implantat.
fügt einen Text ein.
öffnet für das markierte Element ein „Bearbeiten“-Fenster.
verschiebt das markierte Element in den Vordergrund.
verschiebt das markierte Element in den Hintergrund.

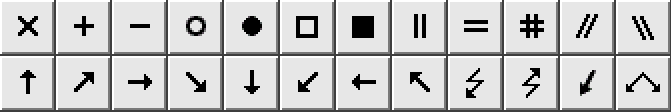

Weitere vierundzwanzig Symbole stehen zur Auswahl, die Sie beliebig im Zahnschema platzieren können. Diese Symbole sind in ihrer Form jeweils vorgegeben. Sie können aber in ihrer Größe, in ihrer Linienstärke sowie in ihrer Farbe geändert werden.



How-to-Zusammenfassung

Allgemeines

  1. Klicken Sie in der Bildschirmtastatur auf den Button .

    • Die Bildschirmtastatur wechselt in den Grafikmodus.

  1. Klicken Sie im Grafikmodus auf den Button .

    • Der Grafikmodus wechselt zur Standard-Bildschirmtastatur.

  1. Öffnen Sie das „Bearbeiten“-Fenster. Sie haben folgende Möglichkeiten:

    • Klicken Sie im ZahnschemaLayout mit einem Doppelklick auf das Element, das Sie ändern möchten.
    • Klicken Sie im ZahnschemaLayout auf das Element, das Sie ändern möchten und anschließend auf den Button.
    • Das „Bearbeiten“-Fenster für das Element öffnet sich.
  2. Ändern Sie das Element.

  3. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Element wird mit den gewählten Einstellungen dargestellt.
  4. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .

  1. Klicken Sie in die Mitte des Elements, das Sie verschieben möchten.

    • Das gewählte Element wird in der Mitte mit einem Punkt () versehen. Flächige Elemente bekommen Punkte () an den Enden.
  2. Verschieben Sie das Element mit gedrückter Maustaste an die neue Position.

  3. Verwenden Sie die Pfeiltasten, um das markierte Element bzw. mehrere Elemente an die gewünschte neue Position zu bewegen:

    • Nur Pfeiltasten

      Das markierte Element wird schrittweise verschoben.

    • Alt-Taste (option-Taste bei Mac) + Pfeiltasten

      Alle Elemente, inklusive der Titel, werden gleichzeitig schrittweise verschoben. Ausnahme: Elemente, bei denen die Checkbox Fixiert aktiviert ist, werden nicht verschoben.

    • Strg-Taste (command-Taste bei Mac) + Pfeiltasten

      Alle Titel werden gleichzeitig verschoben. Ausnahme: Elemente, bei denen die Checkbox Fixiert aktiviert ist, werden nicht verschoben.

    Tipp: Wenn Sie bei diesen Aktionen zusätzlich die Umschalt-Taste drücken, werden die Elemente nicht schrittweise um einen Bildpunkt verschoben, sondern jeweils um 10 Bildpunkte.
  4. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .

Sie können Elemente fixieren und somit dafür sorgen, dass sie sich nicht mehr verschieben lassen.

  1. Öffnen Sie mit einem Doppelklick auf das Element das „Bearbeiten“-Fenster.
  2. Aktivieren Sie die Checkbox Fixieren.

  3. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Element lässt sich nicht mehr verschieben.
  4. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .
Tipp: Stellen Sie fixierte Elemente über das jeweilige Einstellungsfenster in den Hintergrund. So können Sie weitere Elemente darauf platzieren. Diese Elemente lassen sich mit den Buttons für den Vordergrund () bzw. den Hintergrund () übereinander anordnen. Das Hintergrundbild bleibt an unterster Stelle.
  1. Öffnen Sie mit einem Doppelklick auf das Element das „Bearbeiten“-Fenster.
  2. Deaktivieren Sie die Checkbox Fixieren.

  3. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Element lässt sich wieder verschieben.
  4. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .
  1. Markieren Sie im Zahnschema das Element, das Sie anordnen möchten.
  2. Klicken Sie auf den Button für den Vordergrund () bzw. den Hintergrund ().
  3. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .
  1. Öffnen Sie mit einem Doppelklick auf das Element das „Bearbeiten“-Fenster.
  2. Deaktivieren Sie die Checkbox Hintergrund.

  3. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Element kann wieder in den Vordergrund verschoben werden.
  4. Um die Änderung zu speichern, klicken Sie auf Button Speichern .
  1. Öffnen Sie mit einem Doppelklick auf das Element das „Bearbeiten“-Fenster.
  2. Deaktivieren Sie die Checkbox Hintergrund.

  3. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Element kann wieder in den Vordergrund verschoben werden.
  4. Um die Änderung zu speichern, klicken Sie auf Button Speichern .
Hinweis: Einmal gelöschte grafische Elemente sind unwiderruflich entfernt!
  1. Markieren Sie das grafische Element, das Sie löschen möchten.

  2. Klicken Sie auf den Button .

    • Ein Hinweisfenster öffnet sich.

  3. Um den Löschvorgang zu bestätigen, klicken Sie auf den Button OK.

    • Das Element ist gelöscht.

Grafische Elemente

  1. Klicken Sie auf den Button für die Freihandlinie () bzw. die Gerade ().
  2. Ziehen Sie im ZahnschemaLayout an der gewünschten Stelle bei gedrückter Maustaste eine Linie. Sie können die Länge und Ausrichtung der Linie beliebig wählen.
  3. Bei einer Geraden können Sie über die Punkte an den beiden Enden () die Länge sowie die Ausrichtung ändern.
  4. Um eine Linie zu verschieben, klicken Sie auf die Linie und schieben Sie die Linie an die neue Stelle.
  5. Um die Änderung zu speichern, klicken Sie auf Button Speichern .
  1. Klicken Sie auf den Button für die Fläche ().

  2. Ziehen Sie im ZahnschemaLayout an der gewünschten Stelle bei gedrückter Maustaste ein Rechteck auf.

    • Ein Fenster öffnet sich.

  3. In dem Fenster dokumentieren Sie die Art der Fläche, z.B. eine Knochenentnahme.

    Sie haben folgende Möglichkeiten:

    • Wählen Sie aus der Liste Vorgaben die gewünschte Vorgabe. Die hinterlegten Daten werden in die Felder auf der linken Seite übernommen.
    • Geben Sie die Daten manuell in die Felder ein.
  4. Öffnen Sie mit einem Doppelklick auf das Element das „Bearbeiten“-Fenster.

  5. Jede Fläche hat eine Bezeichnung, eine Umrandung wählbarer Stärke und Farbe, ein Füllmuster und eine Füllfarbe sowie Pins zur Veränderung der Lage und Größe.

    Tipp: Falls Sie die Fläche nicht als Material sondern nur als Fläche mit einem Muster oder einem farbigen Rahmen anzeigen möchten, lassen Sie die Felder im Bereich Material leer.
  6. Um die Position der Fläche im ZahnschemaLayout zu fixieren, aktivieren Sie die Checkbox Fixiert.
  7. Um die Fläche in den Hintergrund zu rücken und andere grafische Elemente, z.B. Linien, vor der Fläche anzuordnen, aktivieren Sie die Checkbox Hintergrund.

  8. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und die Fläche wird mit den gewählten Einstellungen dargestellt.
  9. Um die Änderung zu speichern, klicken Sie auf Button Speichern .

Vorgehensweise

  1. Klicken Sie auf den Button für den Oberkiefer-Zahn () bzw. den Unterkiefer-Zahn ().
  2. Ziehen Sie im Zahnschema an der gewünschten Stelle bei gedrückter Maustaste den Zahn auf.
  3. Über die Punkte an den beiden Enden () lässt sich die Größe sowie die Ausrichtung ändern.

  4. Um den Zahn zu bearbeiten, klicken Sie mit einem Doppelklick auf den Zahn.

    • Ein Fenster öffnet sich.

  5. Wählen Sie die Linienstärke und die Zahnfarbe.

    Tipp: Wenn Sie als Zahnfarbe „durchsichtig“ (Farbbutton ganz links) wählen, wird nur die Wurzel angezeigt.

  6. Wählen Sie die Anzahl der Wurzeln und die Wurzelfarbe.

    Tipp: Die Wurzelfarbe „durchsichtig“ (Farbbutton ganz links) zeigt die Wurzelränder.
  7. Um die Position des Zahns im Zahnschema zu fixieren, aktivieren Sie die Checkbox fixiert.
  8. Um den Zahn in den Hintergrund zu rücken und andere grafische Elemente, z.B. Linien, vor dem Zahn anzuordnen, aktivieren Sie die Checkbox Hintergrund.

  9. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und der Zahn wird mit den gewählten Einstellungen dargestellt.
  10. Um die Änderung zu speichern, klicken Sie auf .
  1. Klicken Sie auf den Button für das Oberkiefer-Implantat () bzw. das Unterkiefer-Implantat ().

  2. Klicken Sie im Zahnschema an die gewünschte Stelle, um das Implantat einzuzeichnen.

    • Ein Fenster öffnet sich.

  3. In dem Fenster dokumentieren Sie Informationen zu dem Implantat, wie Bezeichnung, die Firma, ggf. die Charge, den Durchmesser und die Länge.

    Sie haben folgende Möglichkeiten:

    • Wählen Sie aus der Liste Vorgaben die gewünschte Vorgabe. Die hinterlegten Daten werden in die Felder auf der linken Seite übernommen.
    • Geben Sie die Daten manuell in die Felder ein.
  4. Wählen Sie aus den farbigen Buttons die Farbe, mit der das Implantat im Zahnschema dargestellt wird.
  5. Um die Lage des Implantats in der Aufsicht als schwarzen Punkt darzustellen, aktivieren Sie die Checkbox anzeigen.
  6. Um die Position des Implantats im Zahnschema zu fixieren, aktivieren Sie die Checkbox fixiert.
  7. Um das Implantat in den Hintergrund zu rücken und andere grafische Elemente, z.B. Linien, vor dem Implantat anzuordnen, aktivieren Sie die Checkbox Hintergrund.

  8. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Implantat wird mit den gewählten Einstellungen dargestellt.
  9. Um die Änderung zu speichern, klicken Sie auf .
  1. Klicken Sie auf den Button für den Text ().

  2. Klicken Sie im ZahnschemaLayout an die Stelle, an der Sie den Text einsetzen möchten.

    • Ein Fenster öffnet sich.
  3. Geben Sie in das Feld Bezeichnung den Text ein.
  4. Wählen Sie die Textgröße, die Textfarbe und die Hintergrundfarbe.
  5. Um die Position des Textes im ZahnschemaLayout zu fixieren, aktivieren Sie die Checkbox Fixiert.
  6. Um den Text in den Hintergrund zu rücken und andere grafische Elemente, z.B. Linien, vor dem Text anzuordnen, aktivieren Sie die Checkbox Hintergrund.

  7. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und der Text wird mit den gewählten Einstellungen dargestellt.
  8. Sofern die Checkbox Fixiert nicht aktiviert ist, lässt sich der Text über den Punkt () beliebig im ZahnschemaLayout positionieren.
  9. Um die Änderung zu speichern, klicken Sie auf den Button Speichern .

  1. Klicken Sie auf das gewünschte Symbol.

  2. Klicken Sie im Zahnschema an die Stelle, an der Sie das Symbol einsetzen möchten.
  3. Über den Punkt () lässt sich das Symbol beliebig im Zahnschema positionieren.

  4. Um das Symbol zu bearbeiten, klicken Sie mit einem Doppelklick auf das Symbol.

    • Ein Fenster öffnet sich.
  5. Wählen Sie die Symbolgröße, die Linienstärke und die Farbe.
  6. Um die Position des Symbols im Zahnschema zu fixieren, aktivieren Sie die Checkbox fixiert.
  7. Um das Symbol in den Hintergrund zu rücken und andere grafische Elemente, z.B. Linien, vor dem Symbol anzuordnen, aktivieren Sie die Checkbox Hintergrund.

  8. Klicken Sie auf den Button OK.

    • Das Fenster schließt sich und das Symbol wird mit den gewählten Einstellungen dargestellt.
  9. Um die Änderung zu speichern, klicken Sie auf .
