DICOM4charly Konfiguration (für Systmbetreuer)

DICOM4charly ist die Schnittstelle zwischen charly und dem DICOM-Röntgengerät.

Hinweis: Diese Anleitung beschreibt die Konfiguration von DICOM4charly. Sie richtet sich an Systembetreuer mit grundlegenden Kenntnissen zu DICOM. Weitere Informationen zu DICOM4charly finden Sie in der integrierten Hilfe.
Hinweis: Alle notwendigen Informationen rund um den prinzipiellen Aufbau sowie die Verwaltung des Servers, haben wir in dem Kapitel Server für Sie zusammengefasst.



Workflow aus Anwendersicht

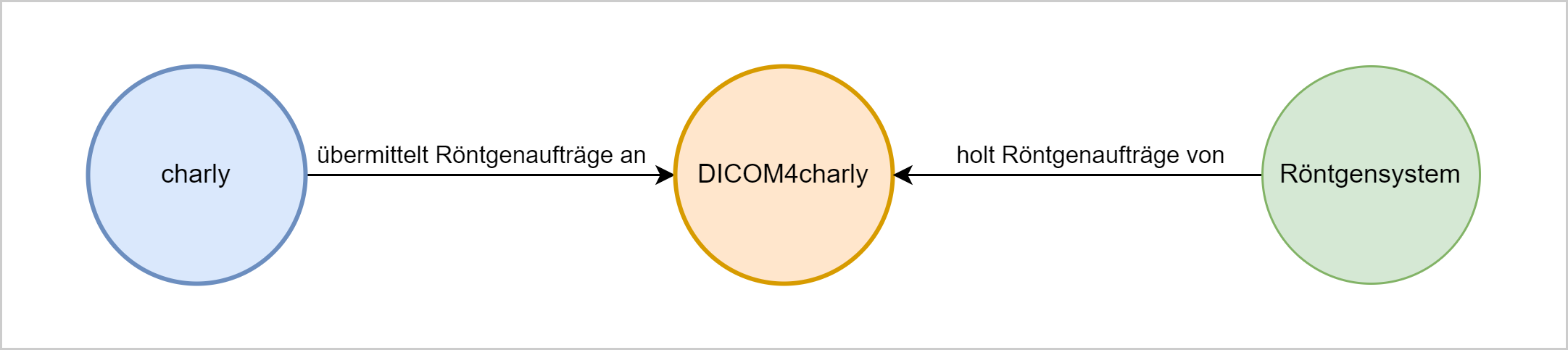

Das folgende Diagramm zeigt den grundsätzlichen Workflow mit DICOM4charly in stark vereinfachter Form aus Anwendersicht.

  1. Ein Röntgenauftrag wird im charly-Röntgenkontrollbuch angelegt und an DICOM4charly übermittelt.
  2. Ein Röntgensystem fragt DICOM4charly nach vorhandenen Röntgenaufträgen.
  3. DICOM4charly übermittelt die zugehörigen Röntgenaufträge an das Röntgensystem.
  4. Die Patienten- und Untersuchungsdaten stehen am Röntgengerät für die Durchführung der Röntgenuntersuchung bereit.
  5. Nach Durchführung der Röntgenuntersuchung entfernt der Anwender den Röntgenauftrag aus DICOM4charly.

Voraussetzungen für die Konfiguration

Für die Verwendung von DICOM4charly müssen bestimmte Software- und Betriebsbedingungen erfüllt werden.

Software

Für DICOM4charly benötigen Sie mindestens folgende Software-Versionen:

Ports

Übersicht der Ports, die für die Kommunikation zwischen den Komponenten erforderlich sind:

Port Beschreibung
10443 Standard für den SSL-Proxy. Wird vom charly-Updater in der Firewall geöffnet. Kann im charly-Updater umkonfiguriert werden. Führen Sie dazu den charly-Updater erneut aus.
10444 (TCP) Standard für den DICOM4charly-Service für „MWL mit Auftragsdaten“. Über diesen Port kann ein Röntgensystem eine Anfrage an den Service stellen. Kann in der „application.yml“-Datei des Soldicom-Services geändert werden.
10445 (TCP) Standard für den DICOM4charly-Service für „MWL für die Übertragung von Patientendaten“. Über diesen Port kann ein Röntgensystem eine Anfrage an den Service stellen. Kann in der „application.yml“-Datei des Soldicom-Services geändert werden.
14711 (HTTP) Standard für den Messaging-Service. Wird vom charly-Updater in der Firewall geöffnet. Kann im charly-Updater umkonfiguriert werden. Führen Sie dazu den charly-Updater erneut aus.
14712 (STOMP) Standard für den Messaging-Service. Kann in der „application.yml“-Datei des Messaging-Services geändert werden.

Für Änderungen an den Ports, siehe [Optional] Ports.

charly-Rechte

Für die Konfiguration von DICOM4charly benötigt Ihr charly-Benutzer mindestens folgende Zugriffsrechte in charly:

Die Zugriffsberechtigungen definieren Sie in den Stammdaten > Praxis > Gruppen > Rechte.

Konfiguration

Um Röntgenaufträge an DICOM4charly übermitteln zu können, muss die Schnittstelle zunächst konfiguriert werden.

[Optional] Soldicom-Service für mehrere Mandanten

Für den Fall, dass in einer Praxis mehrere Mandanten mit DICOM4charly arbeiten möchten, deren Röntgengerät in seiner MWL-Anfrage keine Mandantenkennung liefert, muss die Konfiguration des Soldicom-Services angepasst werden.

Hinweis: Ausführliche Informationen zum Soldicom-Service sowie der Mandantenfähigkeit finden Sie hier: Soldicom-Service

[Optional] Ports

Falls einer oder mehrere der erforderlichen Ports für DICOM4charly bereits belegt sind , konfigurieren Sie diese um:

Hinweis: Kundenspezifische Konfigurationen müssen unter ncjs in dem Verzeichnisconf2 abgelegt werden, da dieses Verzeichnis durch charly-Updates nicht überschrieben wird. Innerhalb des Verzeichnisses conf2 muss für jeden Microservice, für den eine kundenspezifische Konfiguration hinterlegt wird, ein weiteres Verzeichnis mit dem Namen des Microservices angelegt werden. Dort wird die kundenspezifische „application.yml“-Datei abgelegt.

Beispiel-Pfad einer kundenspezifischen „application.yml“-Datei mit Konfigurationen für den Soldicom-Service:
\Solutio\Server\ncjs\conf2\soldicom\application.yml

How-to

Hinweis: Sofern keine neuere charly-Version vorliegt, aktualisiert der charly-Updater ausschließlich den charly-Java-Server und nimmt dabei die Port-Änderungen vor. Falls eine neuere charly-Version verfügbar ist, aktualisiert der charly-Updater zusätzlich die charly-Version.

Voraussetzungen

  • Der charly-Updater liegt auf dem charly-Server (Download Windows bzw. Download macOS).
  • Der charly-Server verfügt über eine Internetverbindung.

  • Das Ausführen des charly-Updaters ist vorbereitet:

    1. Schalten Sie alle charly-Arbeitsplätze (Clients) aus.
    2. Schließen Sie auf dem charly-Server alle Programme.
    3. Führen Sie auf dem charly-Server eine Datensicherung durch.
    4. Starten Sie den charly-Server neu.
    5. Melden Sie sich mit Administratorrechten am charly-Server an.
    6. Deaktivieren Sie auf dem charly-Server den Virenscanner für den Zeitraum des Updates.

Vorgehensweise

  1. Starten Sie den charly-Updater.
  2. Folgen Sie den Anweisungen des charly-Updater-Assistenten bis zu der Maske für die Konfiguration der Ports für den SSL-Proxy sowie für den Messaging-Service.
  3. Ändern Sie den bzw. die Ports.

  4. Folgen Sie weiter den Anweisungen des charly-Updater-Assistenten.

    • Der charly-Updater führt die Port-Änderungen im charly-Java-Server durch.

Vorgehensweise

  1. Öffnen Sie auf dem Server folgendes Verzeichnis:
    <charly-Installationspfad>\Solutio\Server\ncjs\
  2. Legen Sie in diesem Verzeichnis das Verzeichnis „conf2“ und darin das Verzeichnis „messaging“ an:
    <charly-Installationspfad>\Solutio\Server\ncjs\conf2\messaging\
  3. Legen Sie in dem Verzeichnis „messaging“ eine Textdatei an und benennen Sie diese mit „application.yml“.

  4. Kopieren Sie die folgende Einstellung in die application.yml:

    de.solutio.ncjs.messaging.broker.stomp.port:14712

  5. Ändern Sie den Port.

  6. Damit der Messaging-Service die fertig bearbeitete application.yml verwendet, muss der Messaging-Service gestoppt und anschließend wieder gestartet werden:

    • Windows

      1. Öffnen Sie die Administrator-Kommandozeile und geben Sie folgende Befehle ein:

        cd <charly-Installationspfad>\Solutio\Server\ncjs

      2. Stoppen Sie den Messaging-Service:

        acd.bat stop messaging

      3. Starten Sie den Messaging-Service:

        acd.bat start messaging

    • macOS

      1. Öffnen Sie das Terminal und geben Sie folgende Befehle ein:

        cd <charly-Installationspfad>/Solutio/Server/ncjs

      2. Stoppen Sie den Messaging-Service:

        sudo ./acd.sh stop messaging

      3. Starten Sie den Messaging-Service:

        sudo ./acd.sh start messaging

  7. Prüfen Sie, ob der Messaging-Service gestartet ist:

    1. Öffnen Sie ein Browserfenster.

    2. Geben Sie folgende URL ein: http://localhost:8087

      • Das Eureka-Dashboard öffnet sich und zeigt alle registrierten und gestarteten Microservices des charly-Java-Servers. Nach ca. 1 – 2 Minuten sollte hier auch der Messaging-Service mit dem Status „UP“ gelistet sein.
Hinweis: Die folgende Schrittanleitung beschreibt die Vorgehensweise in einem charly mit einem Mandanten. Sofern Sie in Ihrer Praxis einen charly mit mehreren Mandanten und einem nicht-mandantenfähigen Röntgensystem einsetzen, müssen Sie in Schritt 4 der Schrittanleitung die Standard-Konfiguration entsprechend um Services für den oder die Mandanten erweitern.

Für weitere Informationen siehe Mandantenfähigkeit.

Vorgehensweise

  1. Öffnen Sie auf dem Server folgendes Verzeichnis:
    <charly-Installationspfad>\Solutio\Server\ncjs\
  2. Legen Sie in diesem Verzeichnis das Verzeichnis „conf2“ und darin das Verzeichnis „soldicom“ an:
    <charly-Installationspfad>\Solutio\Server\ncjs\conf2\soldicom\
  3. Legen Sie in dem Verzeichnis „soldicom“ eine Textdatei an und benennen Sie diese mit „application.yml“.
  4. Kopieren Sie die Standard-Konfiguration in die application.yml. Siehe .
  5. Bearbeiten Sie die application.yml: Ändern Sie in der kopierten Standard-Konfiguration den bzw. die Ports in freie Ports.

  6. Damit der Soldicom-Service die fertig bearbeitete application.yml verwendet, muss der Soldicom-Service gestoppt und anschließend wieder gestartet werden:

    • Windows

      1. Öffnen Sie die Administrator-Kommandozeile und geben Sie folgende Befehle ein:

        cd <charly-Installationspfad>\Solutio\Server\ncjs

      2. Stoppen Sie den Soldicom-Service:

        acd.bat stop soldicom

      3. Starten Sie den Soldicom-Service:

        acd.bat start soldicom

    • macOS

      1. Öffnen Sie das Terminal und geben Sie folgende Befehle ein:

        cd <charly-Installationspfad>/Solutio/Server/ncjs

      2. Stoppen Sie den Soldicom-Service:

        sudo ./acd.sh stop soldicom

      3. Starten Sie den Soldicom-Service:

        sudo ./acd.sh start soldicom

  7. Prüfen Sie, ob der Soldicom-Service gestartet ist:

    1. Öffnen Sie ein Browserfenster.

    2. Geben Sie folgende URL ein: http://localhost:8087

      • Das Eureka-Dashboard öffnet sich und zeigt alle registrierten und gestarteten Microservices des charly-Java-Servers. Nach ca. 1 – 2 Minuten sollte hier auch der Soldicom-Service mit dem Status „UP“ gelistet sein.

In charly: Lizenz freischalten

Um DICOM4charly öffnen zu können, muss zunächst die Lizenz freigeschaltet werden.

How-to

Voraussetzungen

  • Sie haben die DICOM4charly-Lizenz der solutio GmbH & Co. KG erworben.

Vorgehensweise

  1. Klicken Sie in charly in der Menüleiste auf Hilfe > Zusätzliche Lizenzen.
  2. Aktivieren Sie in dem Fenster die CheckboxDICOM4charly und geben Sie in dem Feld daneben die Lizenz für die DICOM4charly-Schnittstelle ein.
  3. Speichern Sie mit OK.

  4. Starten Sie charly neu.

    • Nach dem Neustart steht Ihnen in der Menüleiste unter Start die Option DICOM4charly zur Verfügung. Über diese Option rufen Sie DICOM4charly auf.

Im DICOM-Röntgensystem: Schnittstelle zu DICOM4charly konfigurieren

Hinweis: Für die Konfiguration der Schnittstelle zu DICOM4charly in Ihrem DICOM-Röntgensystem, lesen Sie bitte die Dokumentation des Röntgensystem-Herstellers.

Alle notwendigen Informationen für die Anbindung der DICOM4charly-Schnittstelle an das Röntgensystem, finden Sie in DICOM4charly > Stammdaten > Über diesen Dienst.

DICOM4charly bietet für Röntgensysteme folgende Services in der Rolle „Service Class Provider (SCP)“ an:

Der Hostname – die IP-Adresse des Servers in der Praxis – wird automatisch ermittelt und für beide Services gesetzt.

Die Kommunikation vom Röntgengerät zu DICOM4charly läuft standardmäßig über die Ports 10444 und 10445 (TCP). Sofern einer oder beide Ports in der Praxis bereits belegt sind, müssen die Ports in der „application.yml“-Datei des Soldicom-Services geändert werden. Siehe Ports der DICOM4charly-Services im Soldicom-Service ändern.

In DICOM4charly: DICOM-Röntgengerät und Service erstellen

Die DICOM-Röntgengeräte und Services erstellen Sie in DICOM4charly > Stammdaten > Röntgengeräte. Dabei gelten folgende Regeln:

How-to

Voraussetzungen

  • Sie benötigen die Netzwerkadresse, unter der das DICOM-Röntgengerät im Netzwerk erreichbar ist.

Vorgehensweise

  1. Klicken Sie in charly in der Menüleiste auf Start > DICOM4charly.

    • DICOM4charly öffnet sich.
  2. Klicken Sie in DICOM4charly auf Stammdaten > Röntgengeräte.

  3. Um ein DICOM-Röntgengerät anzulegen, klicken Sie rechts neben dem Suchfeld auf den Plus-Button .

    • Die Ansicht zum Anlegen von DICOM-Röntgengeräten öffnet sich.

  4. Geben Sie die Daten Ihres DICOM-Röntgengeräts ein:

    Feld Beschreibung
    Hersteller Name des Röntgengeräteherstellers
    Gerätename Produktname des Röntgengeräts
    Zimmer Standort des Röntgengeräts
    Netzwerkadresse Netzwerkadresse des Röntgengeräts

  5. Klicken Sie auf Speichern.

    • Das DICOM-Röntgengerät ist angelegt und wird in der Liste der Röntgengeräte angezeigt.

Nächste Schritte

  • Um die Konfiguration abzuschließen, erstellen Sie für das DICOM-Röntgengerät mindestens einen Service.

Voraussetzungen

  • Das DICOM-Röntgengerät, für das Sie einen Service erstellen möchten, ist erstellt. Für weitere Informationen siehe DICOM-Röntgengerät erstellen.

Vorgehensweise

  1. Klicken Sie in DICOM4charly auf Stammdaten > Röntgengeräte.

  2. Klicken Sie in der Liste bei dem DICOM-Röntgengerät, für das Sie einen Service erstellen möchten, auf den Anzeigen-Button .

    • Die Seite Röntgengerät anzeigen öffnet sich.

  3. Um einen Service anzulegen, klicken Sie rechts neben dem Suchfeld auf den Plus-Button .

    • Die Ansicht zum Anlegen von Services öffnet sich.

  4. Geben Sie die Daten des Services ein:

    Feld Beschreibung
    AE-Titel (Application Entity Title) – Name des Services, über den der Service eindeutig identifizierbar ist
    Röntgenverfahren Röntgenverfahren (Modalität), das der Service bietet, z.B. „PX“ für „Panoramic X-Ray“
    Port Port, über den die DICOM-Kommunikation läuft
    Rolle

    Rolle des Services.

    Hinweis: Für den Abruf der Röntgenaufträge hat der Service des Röntgengeräts immer die Rolle SCU. SCU (Service Class User) ist ein Gerät bzw. eine Applikation, die einen Dienst in Anspruch nimmt.

  5. Klicken Sie auf Speichern.

    • Der Service ist für das DICOM-Röntgengerät angelegt und wird in der Liste der Services angezeigt.

In charly: Röntgengerät mit DICOM-Röntgengerät verknüpfen

Das DICOM-Röntgengerät, das Sie in DICOM4charly angelegt haben, verknüpfen Sie mit dem korrespondierenden Röntgengerät aus charly. Diese Verknüpfung ist notwendig, damit aus charly über die DICOM4charly-Schnittstelle ein Röntgenauftrag an ein DICOM-Röntgengerät übermittelt werden kann.

How-to

Vorgehensweise

  1. Gehen Sie in charly unter Stammdaten > Geräte > Geräte.

  2. Wählen Sie aus der Geräteliste das Röntgengerät, das Sie mit dem DICOM-Röntgengerät verknüpfen möchten.

    • Der Reiter DICOM wird eingeblendet.

  3. Gehen Sie in den Reiter DICOM.

    • In der DropdownlisteRöntgengerät sehen Sie alle DICOM-Röntgengeräte, die Sie in DICOM4charly angelegt haben und für die Sie jeweils mindestens einen Service erstellt haben.
  4. Wählen Sie aus der DropdownlisteRöntgengerät, das DICOM-Röntgengerät, das Sie mit dem Röntgengerät aus charly verknüpfen möchten.

  5. Um die Einstellungen zu speichern, klicken Sie auf OK.

    • Wenn Sie im Röntgenbuch bei der Neuanlage eines Röntgenauftrags dieses Röntgengerät wählen, wird der Röntgenauftrag an DICOM4charly übermittelt.

In charly: Röntgengerät mit DICOM-Röntgengerät verknüpfen

Das DICOM-Röntgengerät, das Sie in DICOM4charly angelegt haben, verknüpfen Sie mit dem korrespondierenden Röntgengerät aus charly. Diese Verknüpfung ist notwendig, damit aus charly über die DICOM4charly-Schnittstelle ein Röntgenauftrag an ein DICOM-Röntgengerät übermittelt werden kann.

How-to

Vorgehensweise

  1. Gehen Sie in charly unter Stammdaten > Geräte > Geräte.

  2. Wählen Sie aus der Geräteliste das Röntgengerät, das Sie mit dem DICOM-Röntgengerät verknüpfen möchten.

    • Der Reiter DICOM wird eingeblendet.

  3. Gehen Sie in den Reiter DICOM.

    • In der DropdownlisteRöntgengerät sehen Sie alle DICOM-Röntgengeräte, die Sie in DICOM4charly angelegt haben und für die Sie jeweils mindestens einen Service erstellt haben.
  4. Wählen Sie aus der DropdownlisteRöntgengerät, das DICOM-Röntgengerät, das Sie mit dem Röntgengerät aus charly verknüpfen möchten.

  5. Um die Einstellungen zu speichern, klicken Sie auf OK.

    • Wenn Sie im Röntgenbuch bei der Neuanlage eines Röntgenauftrags dieses Röntgengerät wählen, wird der Röntgenauftrag an DICOM4charly übermittelt.



Server

Im Folgenden finden Sie kurz zusammengefasst die wichtigsten Informationen zum prinzipiellen Aufbau sowie zur Verwaltung des Servers.

charly-Java-Server

Der charly-Java-Server (ncjs) bezeichnet die Summe aller Microservices und die für deren Betrieb erforderliche Infrastruktur, welche auf dem Server der Zahnarztpraxis betrieben wird.

Hinweis: Der charly-Java-Server ist automatisch in charly enthalten und wird im Rahmen der charly-Updates laufend aktualisiert.

Installationspfad charly-Java-Server (ncjs)

Alle Komponenten des charly-Java-Servers befinden sich auf dem charly-Server unter folgendem Pfad:
<charly-Installationspfad>\Solutio\Server\ncjs

Konfigurationsdatei "application.yml"

Microservices werden mit Hilfe der Datei application.yml konfiguriert. Für jeden Microservice gibt es eine eigene „application.yml“-Datei.

Kundenspezifische Konfigurationen müssen unter ncjs in dem Verzeichnis conf2 abgelegt werden, da dieses Verzeichnis durch charly-Updates nicht überschrieben wird. Innerhalb des Verzeichnisses conf2 muss für jeden Microservice, für den eine kundenspezifische Konfiguration hinterlegt wird, ein weiteres Verzeichnis mit dem Namen des Microservices angelegt werden. Dort wird die kundenspezifische „application.yml“-Datei abgelegt.

Beispiel: Pfad einer kundenspezifischen „application.yml“-Datei mit Konfigurationen für den Soldicom-Service:
\Solutio\Server\ncjs\conf2\soldicom\application.yml

Service-Registry

Die Service-Registry fasst die Microservices, ihre Instanzen und ihre Lokationen in einer Datenstruktur zusammen. Die Microservices werden unter einem logischen Namen registriert und lassen sich anschließend über diesen Namen ansprechen.

Eine Liste aller registrierter und gestarteter Microservices ist auf der Weboberfläche einsehbar. Diese können Sie wie folgt aufrufen:

  1. Öffnen Sie auf dem Server ein Browserfenster.

  2. Geben Sie folgende URL ein: http://localhost:8087

    Tipp: Wenn Sie die Microservices gerade neu gestartet haben, dauert es ca. 1-2 Minuten, bis alle registrierten Microservices zur Verfügung stehen.
    Hinweis: Falls Sie den Port für den Discovery-Service über den charly-Updater geändert haben, geben Sie stattdessen diesen geänderten Port in der URL an.

Kommandozeilenwerkzeug für Serversteuerung

Alle Microservices werden im Rahmen eines charly-Updates durch den charly-Updater registriert und gestartet. Für den Fall, dass ein Microservice z.B. für eine Konfigurationsänderung manuell gestoppt und wieder gestartet werden muss, gibt es das Tool ACD.

Das ACD-Tool besteht aus jeweils einer Skriptdatei für Windows (acd.bat) und macOS (acd.sh). Die Skriptdateien sind grundsätzlich in Funktion und Oberfläche identisch. Das Skript muss über die Kommandozeile im Administratormodus ausgeführt werden. Dazu muss in der Kommandozeile der Pfad zu dem Verzeichnis geöffnet sein, in dem die Skripdateien (acd.bat bzw. acd.sh) liegen.

Die Skriptdateien befinden sich unter: \Solutio\Server\ncjs.

Aufruf

Der Aufruf beginnt immer mit der Angabe des Skripts gefolgt von dem eigentlichen Befehl. Die Syntax lautet wie folgt:

Es gibt Befehle, die für alle bekannten Microservices gleichzeitig durchgeführt werden und Befehle, mit denen Sie nur einen bestimmten Microservice ansprechen. Für diese „Einzelbefehle“ müssen Sie den Short Name des Microservices angeben. Die Short Names der Microservices finden Sie heraus, indem Sie in der Kommandozeile folgenden Befehl eingeben:

Als Ergebnis erhalten Sie eine Liste aller bekannten Microservices.

Beispiel: Im Folgenden ein Beispiel für den Auth-Microservice. Der Short Name ist die Angabe hinter Name. In diesem Fall auth:
     Name: auth
   Memory: 32m/256m
 Filename: auth-service-app-1.3.0-SNAPSHOT.jar
Full name: NCJS Auth
    State: RUNNING

Mit dem Short Name können Sie nun einen „Einzelbefehl“ für den Auth-Microservice absetzen.

Beispiel: Der Microservice mit dem Short Name auth soll über ACD gestoppt werden.

  • Windows

    acd.bat stop auth

  • macOS

    sudo ./acd.sh stop auth

Befehle

Befehl Beschreibung
list Listet alle bekannten Microservices mit folgenden Informationen: Name (= Short Name), Speicher, Dateiname, voller Name und Status.
register Registriert einen Microservice als Systemdienst. Der Name (= Short Name) des Microservices muss angegeben werden.
registerall Funktioniert wie der Befehl register, wird jedoch für alle bekannten Microservices ausgeführt.
start Startet einen Microservice. Der Name (= Short Name) des Microservices muss angegeben werden. Um den Start-Befehl erfolgreich auszuführen, muss der Microservice bereits registriert sein.
startall Funktioniert wie der Befehl start, wird jedoch für alle bekannten Microservices ausgeführt. Um den Start-Befehl erfolgreich auszuführen, müssen die Microservices bereits registriert sein.
stop Stoppt einen Microservice als Systemdienst. Der Name (= Short Name) des Microservices muss angegeben werden.
stopall Funktioniert wie der Befehl stop, wird jedoch für alle bekannten Microservices ausgeführt.
unregister Meldet einen Microservice als Systemdienst ab. Der Name (= Short Name) des Microservices muss angegeben werden. Falls der Microservice noch läuft, führt diesen Befehl vor dem unregister ein stop durch.
unregisterall Funktioniert wie der Befehl unregister, wird jedoch für alle bekannten Microservices ausgeführt. Für Microservices, die noch laufen, führt diesen Befehl vor dem unregister ein stop durch.

How-to

Windows

Voraussetzungen

  • Sie haben Zugriff auf den charly-Server.
  • Sie kennen das Administrator-Passwort.

Vorgehensweise

  1. Drücken Sie die Windows-Taste.

  2. Geben Sie in das Suchfeld folgendes ein: cmd.

    • Die Eingabeaufforderung wird gefunden.

  3. Wählen Sie „Als Administrator ausführen“.

    • Die Eingabeaufforderung wird im Administrator-Modus geöffnet.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>\Solutio\Server\ncjs
    Beispiel: Wenn charly auf Ihrem Server auf dem Laufwerk S:\ installiert ist:

    cd S:\Solutio\Server\ncjs\

  5. Stoppen Sie die Microservices mit folgendem Befehl:

    acd.bat stopall

  6. Drücken Sie die Enter-Taste.

    • Die Microservices werden gestoppt.

Alle Microservices starten

Die Vorgehensweise ist dieselbe, wie beim Stoppen der Microservices. Einziger Unterschied ist der Befehl, mit dem Sie die Microservices starten:

acd.bat startall
Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Diese Funktionalität benötigen Sie beispielsweise, um für einen Microservice eine kundenspezifische Konfiguration in der Konfigurationsdatei (application.yml) zu hinterlegen.

Voraussetzungen

Vorgehensweise

  1. Drücken Sie die Windows-Taste.

  2. Geben Sie in das Suchfeld folgendes ein: cmd.

    • Die Eingabeaufforderung wird gefunden.

  3. Wählen Sie „Als Administrator ausführen“.

    • Die Eingabeaufforderung wird im Administrator-Modus geöffnet.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>\Solutio\Server\ncjs
    Beispiel: Wenn charly auf Ihrem Server auf dem Laufwerk S:\ installiert ist:

    cd S:\Solutio\Server\ncjs\

  5. Stoppen Sie den Microservice mit folgendem Befehl:

    acd.bat stop <Short Name>
    Beispiel:

    acd.bat stop ehkp

  6. Drücken Sie die Enter-Taste.

    • Der Microservice wird gestoppt.

Einzelnen Microservice starten

Die Vorgehensweise ist dieselbe, wie beim Stoppen des Microservices. Einziger Unterschied ist der Befehl, mit dem Sie den Microservice starten:

acd.bat start <Short Name>
Beispiel:

acd.bat start ehkp

Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Beim Deregistrieren, wird der Microservice zuvor automatisch gestoppt.

Voraussetzungen

Vorgehensweise

  1. Drücken Sie die Windows-Taste.

  2. Geben Sie in das Suchfeld folgendes ein: cmd.

    • Die Eingabeaufforderung wird gefunden.

  3. Wählen Sie „Als Administrator ausführen“.

    • Die Eingabeaufforderung wird im Administrator-Modus geöffnet.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>\Solutio\Server\ncjs
    Beispiel: Wenn charly auf Ihrem Server auf dem Laufwerk S:\ installiert ist:

    cd S:\Solutio\Server\ncjs\

  5. Deregistrieren Sie den Microservice mit folgendem Befehl:

    acd.bat unregister <Short Name>
    Beispiel:

    acd.bat unregister ehkp

  6. Drücken Sie die Enter-Taste.

    • Der Microservice wird deregistriert.

Einzelnen Microservice registrieren

Die Vorgehensweise ist dieselbe, wie beim Deregistrieren des Microservices. Einziger Unterschied ist der Befehl, mit dem Sie den Microservice registrieren:

acd.bat register <Short Name>
Beispiel:

acd.bat register ehkp

Einzelnen Microservice starten

acd.bat start <Short Name>
Beispiel:

acd.bat start ehkp

Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Voraussetzungen

  • Sie haben Zugriff auf den charly-Server.
  • Sie kennen das Administrator-Passwort.

Vorgehensweise

  1. Drücken Sie die Windows-Taste.

  2. Geben Sie in das Suchfeld folgendes ein: cmd.

    • Die Eingabeaufforderung wird gefunden.

  3. Wählen Sie „Als Administrator ausführen“.

    • Die Eingabeaufforderung wird im Administrator-Modus geöffnet.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>\Solutio\Server\ncjs
    Beispiel: Wenn charly auf Ihrem Server auf dem Laufwerk S:\ installiert ist:

    cd S:\Solutio\Server\ncjs\

  5. Geben Sie folgenden Befehl ein:

    acd.bat list
    • Als Ergebnis erhalten Sie eine Liste aller bekannten Microservices.

Mac

Voraussetzungen

  • Sie haben Zugriff auf den charly-Server.
  • Sie kennen das Administrator-Passwort.

Vorgehensweise

  1. Klicken Sie im Finder in der Menüleiste auf die Suchlupe.

    • Die Spotlight-Suche öffnet sich.

  2. Geben Sie „terminal“ ein.

    • Die Terminal.app wird gefunden.

  3. Wählen Sie die Terminal.app.

    • Das Terminal öffnet sich.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>/Solutio/Server/ncjs
    Beispiel: Wenn charly auf Ihrem Server unter Applications (Programme) installiert ist

    cd Applications/Solutio/Server/ncjs

  5. Stoppen Sie die Microservices mit folgendem Befehl:

    sudo ./acd.sh stopall

  6. Drücken Sie die Enter-Taste.

    • Die Microservices werden gestoppt.

Alle Microservices starten

Die Vorgehensweise ist dieselbe, wie beim Stoppen der Microservices. Einziger Unterschied ist der Befehl, mit dem Sie die Microservices starten:

sudo ./acd.sh startall
Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Diese Funktionalität benötigen Sie beispielsweise, um für einen Microservice eine kundenspezifische Konfiguration in der Konfigurationsdatei (application.yml) zu hinterlegen.

Voraussetzungen

Vorgehensweise

  1. Klicken Sie im Finder in der Menüleiste auf die Suchlupe.

    • Die Spotlight-Suche öffnet sich.

  2. Geben Sie „terminal“ ein.

    • Die Terminal.app wird gefunden.

  3. Wählen Sie die Terminal.app.

    • Das Terminal öffnet sich.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>/Solutio/Server/ncjs
    Beispiel: Wenn charly auf Ihrem Server unter Applications (Programme) installiert ist

    cd Applications/Solutio/Server/ncjs

  5. Stoppen Sie den Microservice mit folgendem Befehl:

    sudo ./acd.sh stop <Short Name>
    Beispiel:

    sudo ./acd.sh stop ehkp

  6. Drücken Sie die Enter-Taste.

    • Der Microservice wird gestoppt.

Einzelnen Microservice starten

Die Vorgehensweise ist dieselbe, wie beim Stoppen des Microservices. Einziger Unterschied ist der Befehl, mit dem Sie den Microservice starten:

sudo ./acd.sh start <Short Name>
Beispiel:

sudo ./acd.sh start ehkp

Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Beim Deregistrieren, wird der Microservice zuvor automatisch gestoppt.

Voraussetzungen

Vorgehensweise

  1. Klicken Sie im Finder in der Menüleiste auf die Suchlupe.

    • Die Spotlight-Suche öffnet sich.

  2. Geben Sie „terminal“ ein.

    • Die Terminal.app wird gefunden.

  3. Wählen Sie die Terminal.app.

    • Das Terminal öffnet sich.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>/Solutio/Server/ncjs
    Beispiel: Wenn charly auf Ihrem Server unter Applications (Programme) installiert ist

    cd Applications/Solutio/Server/ncjs

  5. Deregistrieren Sie den Microservice mit folgendem Befehl:

    sudo ./acd.sh unregister <Short Name>
    Beispiel:

    sudo ./acd.sh unregister ehkp

  6. Drücken Sie die Enter-Taste.

    • Der Microservice wird deregistriert.

Einzelnen Microservice registrieren

Die Vorgehensweise ist dieselbe, wie beim Deregistrieren des Microservices. Einziger Unterschied ist der Befehl, mit dem Sie den Microservice registrieren:

sudo ./acd.sh register <Short Name>
Beispiel:

sudo ./acd.sh register ehkp

Einzelnen Microservice starten

sudo ./acd.sh start <Short Name>
Beispiel:

sudo ./acd.sh start ehkp

Hinweis: Der Start der Microservices dauert ca. 1-2 Minuten.
Tipp:

Wenn die Kommandozeile bzw. das Terminal noch geöffnet sind und Sie sich noch in dem ncjs-Verzeichnis befinden, können Sie den Befehl zum Starten der Services direkt ausführen. Prüfen, ob die Microservices gestartet sind. Sie können an zwei Stellen prüfen, ob die Microservices gestartet sind.

Voraussetzungen

  • Sie haben Zugriff auf den charly-Server.
  • Sie kennen das Administrator-Passwort.

Vorgehensweise

  1. Klicken Sie im Finder in der Menüleiste auf die Suchlupe.

    • Die Spotlight-Suche öffnet sich.

  2. Geben Sie „terminal“ ein.

    • Die Terminal.app wird gefunden.

  3. Wählen Sie die Terminal.app.

    • Das Terminal öffnet sich.

  4. Navigieren Sie zum ncjs-Verzeichnis:

    cd <charly-Installationspfad>/Solutio/Server/ncjs
    Beispiel: Wenn charly auf Ihrem Server unter Applications (Programme) installiert ist

    cd Applications/Solutio/Server/ncjs

  5. Geben Sie folgenden Befehl ein:

    sudo ./acd.sh list
    • Als Ergebnis erhalten Sie eine Liste aller bekannten Microservices.

Soldicom-Service

Der Soldicom-Service bietet eine DICOM-Schnittstelle, welche die Übertragung von Patienten- und Auftragsdaten zwischen charly und DICOM-Röntgensystemen ermöglicht.

Ports für die Schnittstelle

Die Kommunikation vom Röntgengerät zu DICOM4charly läuft standardmäßig über die Ports 10444 und 10445 (TCP). Sofern einer oder beide Ports in der Praxis bereits belegt sind, müssen sie in der „application.yml“-Datei des Soldicom-Services geändert werden. Siehe Ports der DICOM4charly-Services im Soldicom-Service ändern.

Parameter des Soldicom-Services

Für die Konfiguration des Soldicom-Services müssen in der der „application.yml“-Datei vorgegebene Parameter angegeben sein.

Parameter Beschreibung
u-id ist die u-id (Unique ID) der Schnittstelle – muss aufsteigend angegeben werden.
type gibt den Schnittstellen-Type an. DICOM4charly bietet für beide Schnittstellen den Type „MWL_SCP“.
name ist der Name der Schnittstelle – kann frei gewählt werden und dient dem Verständnis
ae-title

ist der AE-Title (Application Entity Title) der Schnittstelle – die maximale Länge von 16 Zeichen darf nicht überschritten werden.

Hinweis: Nach einer Änderung des AE-Title im Soldicom-Service, muss diese Änderung auch in der Konfiguration des Röntgengerätes vorgenommen werden.
port TCP-Port der Schnittstelle.
option-system-start gibt an, ob die Option „System Start“ von der Schnittstelle unterstützt wird (1) oder nicht (0).
option-post-processing-pass-through gibt an, ob die Option „Post Processing Pass-Through“ von der Schnittstelle unterstützt wird (1) oder nicht (0).
option-multi-mandant gibt an, ob die Option „Multi-Mandant“ von der Schnittstelle unterstützt wird (1) oder nicht (0).
option-storage-commitment gibt an, ob die Option „Storage Commitments“ von der Schnittstelle unterstützt wird (1) oder nicht (0).
only-patient-data gibt an, ob ein MWL-SCP Patientendaten oder Auftragsdaten bereitstellt; 1 für reine Patientendaten oder 0 für vollständige Auftragsdaten.
active gibt an, ob die Schnittstelle aktiv ist (true) oder nicht (false).
defaultTenant gibt die Nummer des Mandanten an, von welchem die Schnittstelle die Patienten- und Behandlerdaten holt.

Mandantenfähigkeit

DICOM4charly ist mandantenfähig und standardmäßig für einen Mandanten (Mandant 1) vorkonfiguriert.

Hinweis: Das BDW-Profil sieht vor, dass ein Röntgengerät in seiner MWL-Anfrage angibt, für welchen Mandanten die Anfrage gilt. Nicht alle Röntgengerätehersteller haben die Mandantenfähigkeit umgesetzt.

Damit DICOM4charly die MWL-Anfrage eines Röntgengeräts in jedem Fall bearbeiten kann, unterscheidet DICOM4charly zwischen den folgenden Fällen:

Hinweis: Kundenspezifische Konfigurationen müssen unter ncjs in dem Verzeichnisconf2 abgelegt werden, da dieses Verzeichnis durch charly-Updates nicht überschrieben wird. Innerhalb des Verzeichnisses conf2 muss für jeden Microservice, für den eine kundenspezifische Konfiguration hinterlegt wird, ein weiteres Verzeichnis mit dem Namen des Microservices angelegt werden. Dort wird die kundenspezifische „application.yml“-Datei abgelegt.

Beispiel-Pfad einer kundenspezifischen „application.yml“-Datei mit Konfigurationen für den Soldicom-Service:
\Solutio\Server\ncjs\conf2\soldicom\application.yml

Konfiguration in einer Praxis mit mehreren Mandanten und einem nicht-mandantenfähigen Röntgengerät

Für den Fall, dass in einer Praxis mehrere Mandanten mit DICOM4charly arbeiten möchten, deren Röntgengerät in seiner MWL-Anfrage keine Mandantenkennung liefert, muss die Konfiguration des Soldicom-Services angepasst werden.

Hinweis: Durch die Konfiguration für jeden Mandanten entstehen zwei eigene Schnittstellen mit individuellen Ports, die dann im Röntgengerät für diesen Mandanten aufgerufen werden können.

Dabei gelten folgende Regeln:



Beispiel-Konfigurationen für die Datei „application.yml“ des Soldicom-Services

Kopieren
de:
  solutio:
    ncjs:
      soldicom:
        dicom-api:
          configuration:
            services:
              -
                u-id: 1
                type: MWL_SCP
                name: 'charly DICOM-Schnittstelle für MWL'
                ae-title: DICOM4CHARLY_MWL
                port: 10444
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 0
                active: true
                defaultTenant: 1
              -
                u-id: 2
                type: MWL_SCP
                name: 'charly DICOM-Schnittstelle für die Übertragung von Patientendaten'
                ae-title: DICOM4CHARLY_PDE
                port: 10445
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 1
                active: true
                defaultTenant: 1
Kopieren
de:
  solutio:
    ncjs:
      soldicom:
        dicom-api:
          configuration:
            services:
              -
                u-id: 1
                type: MWL_SCP
                name: 'DICOM-Röntgenaufträge Praxis Dr. Molar'
                ae-title: DICOM4CHARLY_MWL
                port: 10444
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 0
                active: true
                defaultTenant: 1
              -
                u-id: 2
                type: MWL_SCP
                name: 'DICOM-Patientendaten Praxis Dr. Molar'
                ae-title: DICOM4CHARLY_PDE
                port: 10445
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 1
                active: true
                defaultTenant: 1
              -
                u-id: 3
                type: MWL_SCP
                name: 'DICOM-Röntgenaufträge Praxis Dr. Zahn'
                ae-title: DICOM_TWO_MWL
                port: 10446
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 0
                active: true
                defaultTenant: 2
              -
                u-id: 4
                type: MWL_SCP
                name: 'DICOM-Patientendaten Praxis Dr. Zahn'
                ae-title: DICOM_TWO_PDE
                port: 10447
                option-system-start: 0
                option-post-processing-pass-through: 0
                option-multi-mandant: 1
                option-storage-commitment: 0
                only-patient-data: 1
                active: true
                defaultTenant: 2
