MacOS: DYMO® LabelWriter™

Folgende Etikettendrucker sind mit charly kompatibel, siehe Systemvoraussetzungen/Hardware.

Für die Konfiguration von Etiketten ist keine DYMO®-Software notwendig. Da jedoch ein Treiber über die DYMO®-Software bereitgestellt wird, sollte die Software „DYMO Connect” dennoch installiert werden. Für weitere Informationen siehe DYMO®.



Einstellung und Konfiguration in charly

Einstellung

Um den Etikettendrucker in charly zu konfigurieren, legen Sie zunächst eine sogenannte „Hardwareschnittstelle“ für den Drucker an.

Voraussetzungen

  • Der Etikettendrucker ist am Computer angeschlossen.
  • Der Etikettendrucker „DYMO® LabelWriter™“ muss kompatibel sein, zur Softwareversion „DYMO Connect”.
  • Die Software „DYMO Connect” ist installiert. (Während der Software-Installation werden automatisch die Treiber für den DYMO® LabelWriter™ installiert).

Vorgehensweise

  1. Navigieren Sie in die Stammdaten > Sonstiges > Einstellungen > Computer > Hardwareschnittstellen.
  2. Leeren Sie die Eingabefelder durch Klick auf den Button Leeren .

  3. Klicken Sie rechts neben dem Feld Computer auf den Plus-Button.

    • Ein Fenster öffnet sich.
  4. Wählen Sie in der Dropdownliste Computer, den Computer aus, an dem der Etikettendrucker angeschlossen ist.
  5. Klicken Sie auf OK.
  6. Wählen Sie aus der Dropdownliste Art die Option DYMO LabelWriter.
  7. Wählen Sie aus der Dropdownliste Port die Option USB.
  8. Das Feld Device bleibt leer.
  9. Die Dropdownliste Baudrate kann so belassen werden (19200).
  10. Das Feld Parity bleibt leer.
  11. Die Dropdownliste Databit kann so belassen werden (7).
  12. Die Dropdownliste Stopbit können Sie leer lassen.

  13. Klicken Sie auf den Button Speichern .

    • Die neue Schnittstelle „DYMO LabelWriter“ wird in die Liste aufgenommen und kann im nächsten Schritt konfiguriert werden.

Konfiguration

Voraussetzungen

  • Der Etikettendrucker ist am Computer angeschlossen.
  • Der Etikettendrucker „DYMO® LabelWriter™“ muss kompatibel sein, zur Softwareversion „DYMO Connect”.
  • Die Software „DYMO Connect” ist installiert. (Während der Software-Installation werden automatisch die Treiber für den DYMO® LabelWriter™ installiert).

Vorgehensweise

  1. Navigieren Sie in die Stammdaten > Sonstiges > Einstellungen > Computer > Hardwareschnittstellen.

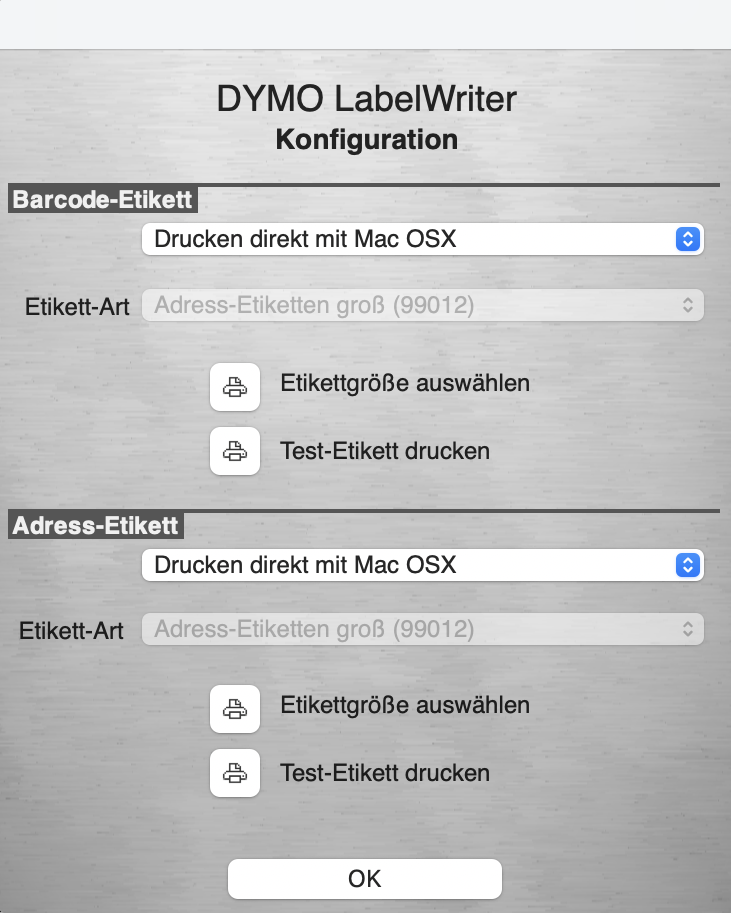

  2. Markieren Sie die Hardwareschnittstelle „DYMO LabelWriter“ und klicken Sie unten auf den Button Konfiguration....

    • Ein Fenster öffnet sich.

  3. Hier können Sie für die folgenden Etikettenarten die Einstellungen tätigen:
    • Barcode-Etikett
    • Adress-Etikett

  4. Wählen Sie je nach Etikettenart in der ersten Dropdownliste die Option Drucken direkt mit Mac OSX.

    • Die zweite Dropdownliste Etikett-Art wird deaktiviert, da Sie die Etikettengröße im nächsten Schritt konfigurieren können.

  5. Klicken Sie je nach Auswahl der Etikettenart auf den Druck-Button Etikettengröße auswählen .

    • Ein Fenster öffnet sich.

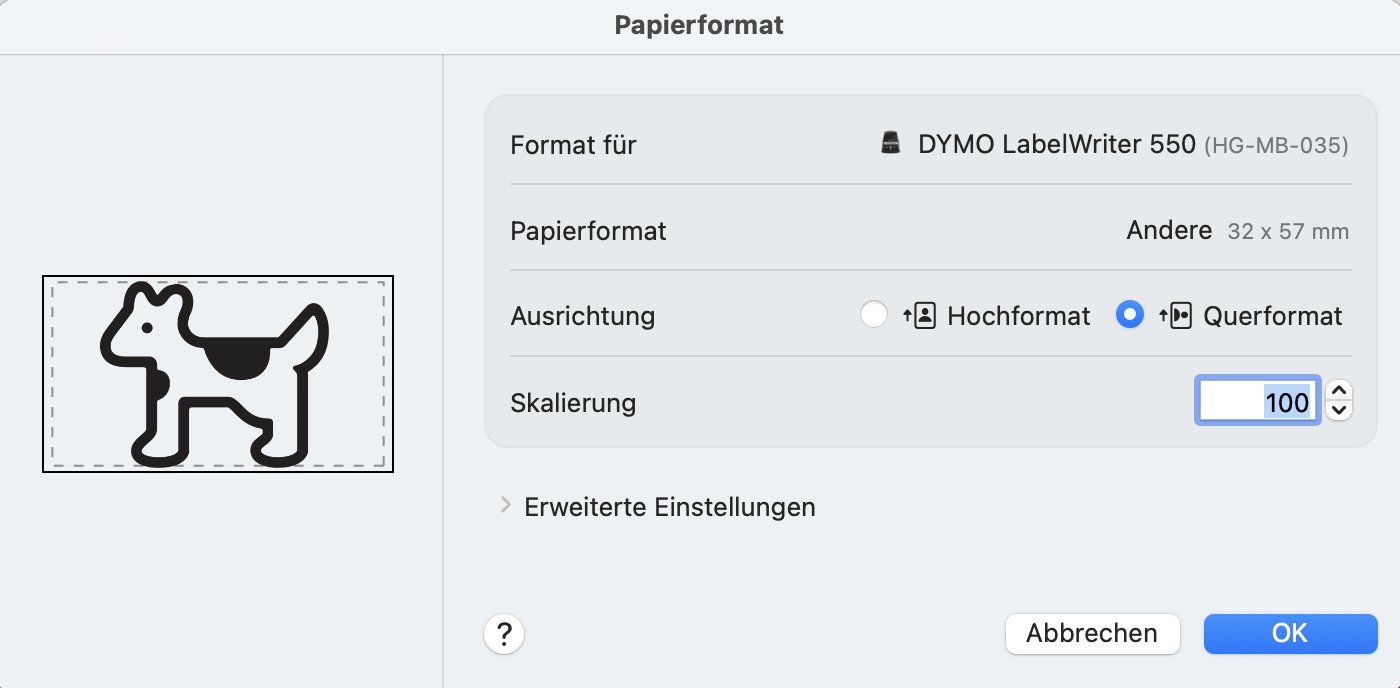

  6. Wählen Sie bei Format für Ihren Drucker aus (DYMO Label Writer...).
  7. Im Feld Papierformat können Sie Ihre Etikettengröße auswählen (steht in der Regel auf der Rückseite des Etiketts) oder Sie können über die Option Eigene Papierformate... gehen und individuell die Maße Ihres Etiketts eingeben.
  8. Wählen Sie Hochformat oder Querformat (je nach Etikett und was gedruckt werden soll).
  9. Stellen Sie die Skalierung nach Ihren Wünschen ein.

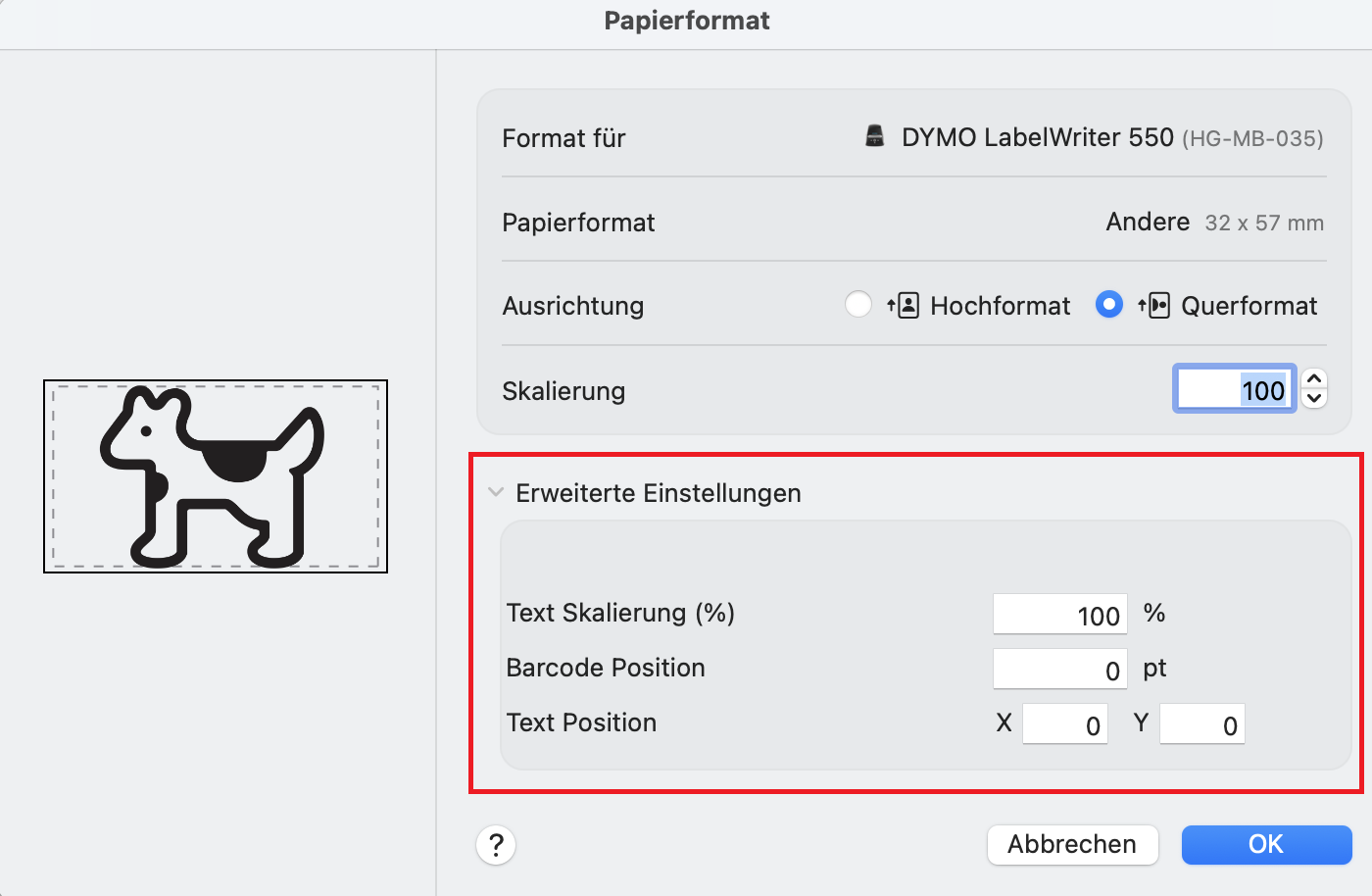

  10. Beim Barcode-Etikett sind zusätzlich Erweiterte Einstellungen möglich:

    • Sie können zusätzlich den Text skalieren (in %).
    • Die Barcode Position kann in "pt" (Punkte) angegeben werden.
    • Die Text Position kann mit der X- und Y-Achse justiert werden.
  11. Klicken Sie auf den Button OK, um die Eingaben zu sichern.
  12. Für die Überprüfung der Einstellungen klicken Sie auf den Druck-ButtonTest-Etikett drucken  .
  13. Wenn das „Test-Etikett” korrekt gedruckt wurde, schließen Sie das Fenster mit einem Klick auf den Button OK. Sie können Sie nun den Etiketten-Drucker in charly anwenden.



Mit dem DYMO® LabelWriter™ in charly drucken

Sobald Sie den DYMO® LabelWriter™ konfiguriert haben, können Sie ihn in charly an folgenden Stellen für den Druck verwenden:

  • Im Hauptbereich Patient oben rechts über den Auswahl-Button Etiketten erstellen .
    • Wählen Sie in der Dropdownliste den „DYMO LabelWriter”, das gewünschte Etikett und klicken Sie auf Button Drucken.
  • Im Hauptbereich Stammdaten > Geräte > Instrumente.
    • Markieren Sie ein Instrument und gehen auf den Druck-Button  direkt neben dem Instrument.
  • Im Hauptbereich Stammdaten > Geräte > Trays
    • Markieren Sie ein Tray und gehen auf den Druck-Button direkt neben dem Instrument.
  • Im Hauptbereich Stammdaten > Geräte > Sterilisation
    • Markieren Sie eine Sterilisation und gehen auf den etwas größeren Druck-Button  links neben dem Feld Protokoll.
  • Im Hauptbereich Stammdaten > Material > Bestand > Bestand
    • Markieren Sie das Material und gehen über den Button Details anzeigen / ändern oder öffnen Sie das Fenster mit einem Doppelklick auf das Material. Markieren Sie hier ebenfalls das Material und drucken unten rechts über den Druck-Button .
  • Im Hauptbereich Stammdaten > Material > Bestand > nach Eingang
    • Markieren Sie das Material und gehen über den Button Details anzeigen / ändern oder öffnen Sie das Fenster mit einem Doppelklick auf das Material. Im Fenster finden Sie unten links den Druck-Button .
  • Im Hauptbereich Stammdaten > Praxis> Beschäftigte > im Unterkarteireiter Zuordnung > im Radio-Button Anmeldung > dort gibt es den Button Barcode drucken... Für weitere Informationen siehe Barcode.
